Алкотестер АКПЭ-01М 02

Особенности российского профессионального алкотестера "АКПЭ-01М-02":

• высокоточный спектрофотометрический датчик, не требующий калибровки;
• специальный фильтр для оценки качества воздуха;
• поддерживает взятие пробы воздуха контактным и бесконтактным способом;
• может подключаться к ПК для выгрузки данных из памяти (до 2000 записей);
• имеет разъем для подключения портативного принтера;
• универсальное питания: аккумулятор / сеть 220 В / автоприкуриватель.

Анализатор алкоголя АКПЭ-01М-02 является профессиональным алкотестером и благодаря спектрофотометрическому датчику обеспечивает точность измерения ±0,020 мг/л. Имеет память на 2000 тестов, информацию из которой можно перенести на ПК для накопления и дальнейшей обработки. Прибор занесен в реестр медицинских приборов, поддерживает работу с принтером и пригоден для потоковых медицинских проверок. Питается тестер от сети 220 В, бортовой сети автомобиля или собственного аккумулятора.

Анализатор алкоголя "АКПЭ-01М-02" прост в использовании, компактен и надежен

Нетрезвому водителю не место за рулем!

Все знают, что "За рулем пить нельзя!". Но, к сожалению, далеко не все прислушиваются к этому требованию. А в результате ежедневно на дорогах нашей страны погибают сотни людей. Согласно статистике, 87% дорожно-транспортных происшествий в России возникают по вине именно недобросовестных автомобилистов! То есть, получается, что на одной чаше весов рюмка спиртного, на другой — человеческая жизнь...

Специалисты выяснили: даже незначительное опьянение притупляет реакцию и рассеивает внимание. Поэтому степень подпития не имеет решающего значения, если в крови человека есть алкоголь — он уже потенциально опасен. НЕТРЕЗВОМУ ВОДИТЕЛЮ ЗА РУЛЬ САДИТЬСЯ НЕЛЬЗЯ!

Предлагаем Вашему вниманию один из самых совершенных анализаторов алкоголя, представленных на российском рынке, модель "АКПЭ-01М-02", идеально подходящую для потоковых проверок на предприятиях и широко использующуюся в системе ГИБДД.

Достоинства прибора "АКПЭ-01М-02":

• Качественный спектрофотометрический анализатор профессионального уровня. Точность такого сенсора гораздо выше, чем у обычных полупроводниковых или даже электрохимических датчиков, которыми оснащается большинство персональных анализаторов алкоголя.
• Абсолютная избирательность. Инфракрасный спектрофотометрический метод определения алкоголя нечувствителен к парам бензина, ацетона, ароматических веществ.
• Объективность освидетельствования. Исключает неверный результат при наличии алкоголя в полости рта, сообщает о прерывании дыхания и недостаточной силе выдоха.
• Контроль окружающего воздуха. Автоматически контролирует содержание алкоголя в окружающем воздухе и в системе прободоставки.
• Возможность подключения к компьютеру с последующим сохранением информации, ведением базы данных и распечаткой протоколов.
• Удобный кейс для переноски и хранения. Прибор "АКПЭ-01М-02" с комплектующими изделиями поставляется в удобном чемоданчике.
• Имеет сертификат соответствия и внесен в медицинский реестр Минздрава РФ. Прибор прошел сертификацию в Министерстве Здравоохранения РФ и по результатам проверки был внесен в медицинский реестр СИ Госстандарта РФ, а потому может использоваться для официального медосвидетельствования.

Как работает анализатор алкоголя "АКПЭ-01М-02"?

Прибор предназначен для массовых экспресс-измерений концентрации паров этанола в отобранной пробе выдыхаемого воздуха. Принцип его действия — инфракрасный оптико-абсорбционный, основанный на измерении поглощения инфракрасного излучения парами этанола в определенной полосе спектра (на длине волны 3,4 мкм). Анализатор представляет собой автоматический прибор циклического действия. Результаты измерения и сопровождающие сообщения выводятся на жидкокристаллическом индикаторе. Отбор пробы выдыхаемого воздуха производится через сменный одноразовый мундштук или воронку (при бесконтактном исследовании).

Проверки с помощью анализатора алкоголя "АКПЭ-01М-02" можно можно проводить как контактным, так и бесконтактным способом

Для исключения конденсации паров этанола и воды на стенках газоаналитического тракта предусмотрено термостатирование.

Анализатор алкоголя не оборудован печатающим устройством, однако его конструкция предусматривает подключение внешнего принтера (есть разъем для его подключения). При желании Вы можете докупить принтер, и анализатор алкоголя будет распечатывать результат измерения в форме протокола.

Эргономичная, функциональная и надежная конструкция

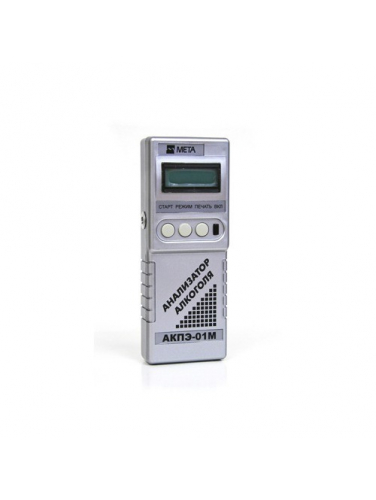

Конструктивно прибор выполнен в виде измерительного блока, который комплектуется, зарядным устройством и кабелем связи. На передней панели измерительного блока расположены жидкокристаллический индикатор, кнопки управления, выключатель питания. Слева сбоку находится гнездо для установки сменного мундштука. Питание прибора может осуществляться от встроенной аккумуляторной батареи, сетевого блока питания и зарядки (5±0,25) В или от бортовой сети автомобиля (12,6±2) В через адаптер питания.

Элементы управления и узлы анализатора алкоголя "АКПЭ-01М-02": 1 — гнездо для мундштука; 2 — индикатор; 3 — индикатор зарядки; 4 — кнопка "Старт"; 5 — кнопка "Режим"; 6 — кнопка "Печать"; 7 — кнопка питания; 8 — разъем для блока питания или адаптера прикуривателя; 9 — разъем для подключения принтера

Спектрофотометрический профессиональный датчик гарантирует высокую точность и скорость измерений

Спектрофотометрические анализаторы алкоголя являются самыми совершенными и точными сенсорами для измерения уровня алкоголя среди доступных в продаже. Использование спектрофотометрического метода позволяет добиться большей точности измерений, чем при использовании электрохимических и уж тем более полупроводниковых датчиков. Так, в диапазоне от 0 до 0,2 мл погрешность анализатора алкоголя "АКПЭ-01М-02" составляет всего ±0,02 мг/л, в то время как погрешность электрохимических измерителей в том же диапазоне составляет около ±0,048 мг/л. То есть, спектрофотометрический анализатор алкоголя в 2-2,5 раза точнее прибора с электрохимическим датчиком.

Принцип действия спектрофотометрического датчика основывается на том, что пары этанола обладают свойством поглощения инфракрасного излучения в воздухе. Имея инфракрасный датчик и инфракрасный приемник, можно измерить, насколько слабее стало излучение и какое количество энергии было поглощено этанолом — а, следовательно, и концентрацию этанола в воздухе. Датчик преобразовывает интенсивность излучения в электрический сигнал, который затем обрабатывается. Полученное числовое значение выводится на экран анализатора алкоголя и заносится в протокол.

Важное преимущество спектрофотометрического метода измерения состоит также в том, что датчик обладает абсолютной избирательностью по отношению к парам этанола. То есть, реагирует исключительно на него и не чувствителен к парам бензина, ацетона, уксусной кислоты, диэтилового эфира и дихлорэтана. Этого нельзя сказать о полупроводниковых датчиках, которые чаще всего используются в персональных анализаторах алкоголя из-за своей дешевизны, однако по оценкам специалистов, в абсолютном большинстве случаев они не могут обеспечить хотя бы удовлетворительную точность измерения.

С помощью анализатора алкоголя "АКПЭ-01М-02" можно определять концентрацию этанола в воздухе, для чего к нему присоединяется фильтр, при превышении допустимого порога (0,050 мг/л) необходимо проветрить помещение

Встроенная память и подключение к компьютеру: все результаты измерений сохраняются

Анализатор алкоголя можно подключить к персональному компьютеру. Используя программное обеспечение, идущее в комплекте, можно передавать данные измерений на жесткий диск ПК в режиме реального времени, а также сохранять результаты измерений из фискальной памяти прибора (собственная память анализатора алкоголя может содержать до 2000 записей). Связь анализатора алкоголя с компьютером осуществляется через соединительный кабель, поставляемый в комплекте.

Универсальное питание — анализатор алкоголя никогда Вас не подведет!

Питается анализатор алкоголя от встроенной аккумуляторной батареи, которая при полной зарядке позволяет проводить до 250 измерений, чего вполне хватает для использования в течение всего рабочего дня. Кроме того, доступно еще два альтернативных варианта питания — от прикуривателя авто через адаптер бортовой сети, либо от сети 220 В через сетевой адаптер (оба адаптера идут в комплекте). При подключении к внешнему источнику питания аккумулятор анализатора "АКПЭ-01М-02" подзаряжается.

Анализатор алкоголя очень легкий и компактный, его можно брать с собой, куда угодно

В отличие от большинства других профессиональных спектрофотометрических анализаторов алкоголя, которые бывают достаточно громоздкими и неудобными, данный прибор компактен и обладает небольшим весом (около 400 г). В комплект поставки входит практичный кейс для удобства транспортировки анализатора алкоголя и аксессуаров (адаптеров, мундштуков и т.п.), благодаря которому можно без проблем возить прибор на досмотры, проверки и т.п.

Простота и удобство применения: справится любой!

Анализатор алкоголя "АКПЭ-01М-02" исключительно прост и удобен в использовании. Поддерживается два способа тестирования:

• Контактный, когда воздух продувается через мундштук. Для каждого теста рекомендуется использовать новый мундштук.
• Бесконтактный, т.е. без мундштука (его заменяет специальная воронка для экспресс-анализа). Данный режим оптимально подходит для потоковой проверки людей, а также позволяет снимать показания без согласия тестируемых (например, при разговоре). Учтите, что в данном случае точность значительно ниже, чем при контактном способе тестирования.

Для бесконтактного анализа (проведения экспресс-проверок) в гнездо на левой панели анализатора алкоголя "АКПЭ-01М-02" вставляется воронка (идет в комплекте)

После включения необходимо подождать, пока датчик прогреется (при нормальных температурных условиях это занимает 3,5 минуты), затем можно приступать к тестированию. Для проведения анализа необходимо сделать глубокий вдох и продуть воздух через мундштук или воронку. Выдох будет сопровождаться непрерывным звуковым сигналом, по окончанию сигнала следует прекратить выдох. Время подготовки к последующему измерению не зависит от результата предыдущего анализа и составляет не более 20 секунд (5 секунд в режиме экспресс-анализа). Для сравнения — у прибора с электрохимической ячейкой время подготовки зависит от результата анализа, подготовка может продолжаться до 60 секунд.

Результат измерения отображается на 4-хзначном дисплее одновременно в двух разных единицах измерения мг/л (концентрация этанола в выдохе) и промилле ‰ (пересчитанное значение концентрации этанола в крови). При неправильном выдохе на экран выводится соответствующее сообщение об ошибке, однако полученные данные все равно заносятся в протокол с соответствующей пометкой.

Внимание! Для получения точного результата специалисты нашего сайта www.mfshop.ru рекомендуют делать достаточно длительный выдох — не менее 4-5 секунд. Измерение концентрации алкоголя желательно проводить не раньше, чем через 20 минут после употребления спиртного.

Анализатор алкоголя не требует калибровок. Точность остается неизменно высокой в течение всего времени работы!

Поскольку данный анализатор алкоголя использует спектрофотометрический метод определения концентрации этанола в воздухе, он не требует калибровки датчика на протяжении всего периода эксплуатации (для сравнения: даже для самых лучших анализаторов алкоголя с электрохимическим датчиком период между двумя калибровками составляет не более 6 месяцев). Все, что нужно — раз в год производить периодическую поверку прибора в органах гостехрегулирования (в соответствии с "Методикой поверки анализатора концентрации паров этанола АКПЭ-01 ЭЛС 002.00.00.00.00 МП" и ГОСТ Р 50444).

Сертификаты и награды

Анализатор алкоголя "АКПЭ-01М-02" стал победителем конкурса ДОБД МВД России под названием "Безопасная дорога" в номинации "Лучший прибор для освидетельствования состояния алкогольного опьянения", а также является лауреатом программы "100 лучших товаров России". Преимущества анализатора алкоголя были по достоинству оценены и за рубежом — прибор награжден золотой медалью международного знака качества "For High Quality. New Millenium".

Анализатор алкоголя "АКПЭ-01М-02":

• зарегистрирован в Государственном реестре средств измерения под № 43921, Сертификат RU.C.39.001.A от 26.09.2011 г.
• внесен в Государственный реестр изделий медицинской техники, Регистрационное удостоверение № ФСР 2011/09984 от 02.02.2011 г.
• сертифицирован в системе добровольной сертификации вооружения, военной специальной техники МВД РФ, Сертификат соответствия № МВД .0001.Н00401 от 30.06.2008 г.

Сертификаты, свидетельства и другие документы, подтверждающие профессиональный статус анализатора алкоголя "АКПЭ-01М-02" и его высокое качество (нажмите для увеличения)

Таким образом, прибор имеет все необходимые документы, подтверждающие его высокую точность и рекомендуется к использованию сотрудниками Госавтоинспекции, Военной автоинспекции, работниками медицинских организаций, а также государственных и частных предприятий для предрейсовых осмотров водителей, экипажей самолетов и т.п.

Современное программное обеспечение позволяет автоматизировать проверки, чтобы сделать работу еще проще и удобнее

Программное обеспечение предназначено для автоматизации процесса тестирования при групповой проверке людей. Возможности данного ПО позволяют вести журнал измерений, каждая запись содержит информацию о дате, времени теста, ФИО тестируемого, значение концентрации алкоголя в выдохе, а также заводской номер прибора. Измерения, результаты которых превышают заданный пороговый уровень, отмечаются в журнале красным. Неполные и прерванные измерения помечаются знаком "!".

Рабочее окно программы

Предусмотрена возможность распечатки журнала. Если в распоряжении есть простейшие средства видеозахвата, программа может зафиксировать изображение с камеры и сохранить в формате JPEG, привязав фото тестируемого к результату измерения.

К результату измерения можно прикрепить фото

Промежуточным звеном между программой и анализатором алкоголя является сервер работы с устройством. После запуска значок сервера располагается в системном трее, цвет значка говорит о состоянии сервера (ожидание данных, остановка или внештатная ситуация). При подключении прибора к компьютеру происходит выбор COM-порта, его инициализация, а также определение типа прибора (т.е. конкретной модели анализатора АКПЭ, в нашем случае "АКПЭ-01М-02"). Компьютер можно использовать для управления анализатором при проведении измерений в режиме реального времени (данные при этом сохраняются сразу на жесткий диск ПК).

Управление работой с АКПЭ

Основные настройки программы:

• Включение/выключение видеорежима — управление функцией захвата изображения с видеокамеры и сохранения фотографии с записью в журнале.
• Качество фото — выбирая качество фотографии, можно регулировать объем базы данных. При большом числе записей с фото объем БД заметно возрастает, если место на диске ограничено, можно уменьшить качество изображений, это позволит записать вдвое больше фотографий при том же объеме информации. Качество рекомендуется уменьшать лишь в тех случаях, когда места на диске недостаточно.
• Пороговое значение нормы алкоголя — данная функция устанавливает пороговое значение (мг/л), при превышении которого запись будет отмечаться в журнале красным цветом. Данная настройка влияет только на отображение в окне программы, база данных остается неизменной.
• Используемый COM-порт — возможность выбора порта для связи с прибором.

Окно настроек

Программа поддерживает многопользовательский режим. Создание, редактирование и удаление аккаунтов доступно через окно "Смена оператора" . Если прибором пользуются несколько человек, Вы всегда сможете узнать, кто из них проводил тестирование в конкретный момент. Кроме того, одна программа позволяет вести общую базу по показаниям нескольких приборов.

Окно смены оператора

Действия, вызываемые с помощью функциональных кнопок внизу окна менеджера программы, дублируются в пунктах меню "Редактирование" и "Вид" . С помощью кнопок "Вся база" и "За сегодня" можно вывести на экран всю базу измерений или данные о замерах, проведенных за текущий день. При нажатии на кнопку "Фильтр/поиск" откроется окно, в котором Вы сможете задать параметры фильтрации и отсортировать данные по дате (за любой день или несколько дней), по фамилии оператора, по номеру прибора, а также по измеренной величине (или диапазону величин). При нажатии на кнопку "Загрузить базу" архив измерений прибора копируется на жесткий диск и сохраняется в журнале. Кнопка "Следить за новыми измерениями" включает режим слежения за новыми измерениями в режиме реального времени и используется при проверке групп людей для моментального сохранения результата на компьютер. Кнопки "Новая запись" , "Изменить" и "Удалить" предназначены для редактирования записей в журнале.

Окно поиска по базе

Технические характеристики:

Комплект поставки:

• измерительный блок "АКПЭ-01М-02";
• кабель связи с персональным компьютером и принтером;
• сетевой блок питания и зарядки (5±0,25) В;
• адаптер питания от бортовой сети автомобиля;
• мундштук (4 упаковки);
• воронка для бесконтактного экспресс-анализа;
• фильтр;
• программное обеспечение версии "1.4" (или выше) на компакт-диске;
• руководство по эксплуатации;
• паспорт;
• методика поверки МП-242-1134-2011;
• упаковочная коробка.

Скачать руководство по эксплуатации [doc, 370 Кб]

Скачать паспорт на изделие [doc, 120 Кб]

Скачать руководство пользователя на программное обеспечение "АКПЭ" [doc, 577 Кб]
