Комплект систем контроля доступом Trend Z5R

Демонстрация записи карт с помощью контроллера "Z5R" (в комплекте "Trend Z5R" используется считыватель и кнопка выхода других типов)

Хотите сделать доступ в офис более удобным? Установите "интеллектуальный" замок!

Открывание/закрывание дверей — настоящий кошмар офис-менеджеров (а иногда и руководителей) многих компаний. Как правило, к обычному замку прилагаются лишь несколько ключей и каждого работника ими не обеспечишь, тем более, что на ночь офис должен надежно запираться. Вот и приходится утром, в обед и вечером поминутно вскакивать и бежать к двери с ключом, чтобы впустить или выпустить очередного сотрудника. К счастью, "средневековые" методы управления доступом уходят в прошлое и теперь можно с легкостью отказаться от такой системы!

Главным элементом СКД "Trend Z5R" является контроллер "Z5R" (нажмите для увеличения)

Преимущества системы контроля доступа "Trend Z5R"

• Богатая комплектация обеспечивает дополнительное удобство использования. В комплект входят 10 бесконтактных карт "Em Marine", бесперебойный блок питания + аккумулятор, кнопка ручного управления замком (для установки внутри помещения), считыватель карт, контроллер, доводчик двери и добротный электромагнитный замок.
• Возможность простого увеличения числа идентификаторов. Если на вашей фирме работают более 10 сотрудников, всегда можно докупить нужное количество идентификаторов и самостоятельно их запрограммировать. Максимально контроллер "Z5R" способен поддерживать 1364 карт или брелоков.

В систему включены 10 бесконтактных карт-ключей, их количество можно увеличить

• Три режима работы для комфортной эксплуатации. Контроллер может работать в режимах "Trigger", "Accept" и "Консьерж" — каждый из них может оказаться наиболее удобен в конкретной ситуации. Например, для быстрого программирования карт (практически без участия пользователей) актуален режим "Accept".
• Возможность подключения дополнительных устройств. В набор "Trend Z5R" входит все необходимое для эффективной работы, однако при желании можно докупить и подключить к контроллеру датчик открытой двери, светодиод и внешний динамик (зуммер), которые будут сигнализировать о том, открыта или закрыта дверь.
• Комплектуется доводчиком для удобного закрывания двери. Если входящий забудет захлопнуть за собой дверь, она самостоятельно закроется благодаря наличию в системе специального устройства — доводчика. При этом закрытие произойдет максимально плотно и практически бесшумно.
• Не зависит от перебоев в электросети. В отличие от СКД начального уровня, "Trend Z5R" питается от источника бесперебойного питания и аккумулятора емкостью 7 А/ч. Это позволяет системе долгое время работать автономно даже если по каким-то причинам отключится напряжение 220 В.
• Простота настройки, управления и использования. Установка системы "Trend Z5R" не требует специальных технических навыков. Карты очень легко программируется и стираются, для чего достаточно установить соответствующий режим.

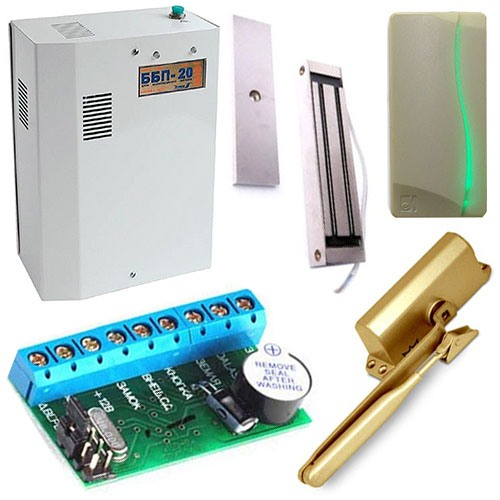

Что входит в систему "Trend Z5R" и как она работает

Комплект оборудования составляют добротные компоненты, благодаря которым система располагает рядом продвинутых опций. Вместе с тем, "Trend Z5R" является недорогой и по-настоящему доступной СКД, установку которой может позволить любая фирма или домовладелец. В систему входят следующие устройства.

1. Контроллер "Z5R", который служит управляющим центром всей системы.
2. Считыватель бесконтактных идентификаторов (карт или брелоков) "ELSYS Smart-Wave".
3. Надежный электромагнитный замок отечественного производства "М1-300".
4. Накладная кнопка "РВ-26" для ручного управления замком изнутри помещения.
5. Бесконтактные карты "Em Marine Clamshell" (10 шт.).
6. Блок бесперебойного питания "ББП-20М" для подачи напряжения на компоненты системы.
7. Аккумулятор емкостью 7 А/ч, устанавливаемый в блок питания для обеспечения более длительной автономности.
8. Дверной доводчик "Dorma TS 77" для полного закрывания дверей без участия входящего.

Считыватель монтируется на входе в помещение и соединяется проводами с контроллером, к которому также подключаются электрозамок, кнопка выхода и источник питания.

Считыватель "ELSYS Smart-Wave" из комплекта оборудования "Trend Z5R" имеет красивый дизайн

Чтобы открыть замок, пользователю достаточно поднести предварительно запрограммированную карту к считывателю на расстояние не более 14 см. С внутренней стороны дверь можно открыть просто нажав на кнопку выхода, которая также соединяется с контроллером проводами. Система питается от источника напряжения 12 В, который идет в комплекте.

Гибкое управление и простое программирование карт

Важной особенностью СКД "Trend Z5R" является простота установки — смонтировать ее сможет любой человек, знакомый с электротехникой на среднем уровне. Все клеммы внутри контроллера подписаны, поэтому неправильно подключить провода практически невозможно.

Схема подключения элементов СКД (зуммер и геркон являются опциональными устройствами)

Чтобы создать мастер-карту достаточно поднести любую пустую карточку к работающему считывателю в соответствующем режиме работы контроллера. На протяжении 16 секунд после этого есть возможность записать дополнительные мастер-карты, а по истечении данного времени прибор автоматически переходит в рабочий режим. Чтобы запрограммировать обычные карты, понадобится мастер-карта или можно поступить проще — активировать режим "Accept", в котором любая поднесенная карта автоматически программируется. Всего в системе предусмотрено три базовых режима.

• Режим "Accept" — в нем система открывает доступ по всем картам, занося их ID в память и формируя таким образом базу данных. Это позволяет без малейших усилий запрограммировать СКД, раздав будущим пользователям "пустые" ключи и включив на несколько дней режим "Accept".
• Режим "Trigger" — актуален в большинстве ситуаций, когда нужно открывать и закрывать двери в течение определенного периода (например, рабочего дня). Первое касание карточки — открывает замок, а второе — закрывает его.
• Режим "Консьерж" — позволяет обеспечить дополнительную безопасность. С помощью мастер-ключа можно разрешить и запретить доступ с помощью обычных карт. Режим удобен в ситуации, когда доступ в помещение нежелателен, если в нем отсутствует хозяин блокирующей карты.

Помимо основных режимов в системе предусмотрено более десятка дополнительных. Например, можно обеспечить доступ в помещение только владельцам мастер-карт, полностью обнулить память считывателя или запрограммировать продолжительность паузы между поднесением карты и срабатыванием замка. Таким образом, СКД "Trend Z5R" является достаточно гибкой системой, которую можно наилучшим образом использовать в различных ситуациях.

Для открывания замка изнутри помещения предусмотрена специальная накладная кнопка

Система будет работать даже если отключится электричество!

В отличие от более простых СКД, "Trend Z5R" имеет в своем составе блок бесперебойного питания, к которому идет аккумуляторная батарея емкостью 7 А/ч. Главное преимущество использования резервного источника заключается в независимости системы от перебоев напряжения в сети 220 В. Заряда аккумулятора (7 А/ч) хватит на многие часы абсолютно автономной работы СКД "Trend Z5R".

Источник бесперебойного питания снабжен светодиодной индикацией режимов работы

Доводчик двери обеспечивает ее самостоятельное плавное закрытие

Разработчики системы "Trend Z5R" включили в ее состав доводчик, который бесшумно и абсолютно плотно прикрывает дверь. Его легко установить как на "правую", так и на "левую" дверь. Доводчик снабжен уникальной монтажной пластиной, с помощью которой можно плавно регулировать усилие пружины, скорость закрывания и захлопывания. Это позволяет эффективно использовать устройство практически на любых дверях и в разных условиях.

Доводчик "Dorma TS 77" имеет стильный внешний вид

Добротные комплектующие безупречно прослужат долгие годы

Устройства, составляющие систему "Trend Z5R", произведены в России и Германии с соблюдением всех требований к качеству продукции. Контроллер "Z5R" является одним из самых популярных управляющих устройств, среди применяемых в нашей стране для создания СКД. Электромагнитный замок "М1-300" обеспечивает усилие удержания в 300 кг, отличается простой установкой, высокой надежностью и долговечностью.

Электромагнитный замок комплектуется всем необходимым для установки

Сервис и эксплуатация сводятся к замене карт и профилактическим проверкам

Как отмечают сотрудники нашего сайта www.mfshop.ru, обслуживание СКД "Trend Z5R" сводится к периодическому добавлению новых карт взамен потерянных или если необходимо обеспечить доступ в помещение нового лица. Также рекомендуется проводить профилактические осмотры контроллера-считывателя и электромагнитного замка.

Характеристики:

Комплект поставки

• контроллер "Z5R";
• считыватель бесконтактных ключей "ELSYS Smart-Wave";
• электромагнитный замок "М1-300";
• кнопка выхода "РВ-26";
• ключ-карты "Em Marine Clamshell" — 10 шт.
• доводчик двери "Dorma TS 77";
• блок бесперебойного питания "ББП-20М";
• аккумулятор "AP 12-7";
• крепеж и соединительные провода;
• инструкции;
• гарантийные талоны;
• упаковка.

Скачать инструкцию для контроллера "Z5R" .pdf [10,7 Мб]

Скачать инструкцию для электромагнитного замка "М1-300" .pdf [798 Кб]

Скачать инструкцию для блока бесперебойного питания "ББП-20М" .pdf [627 Кб]
