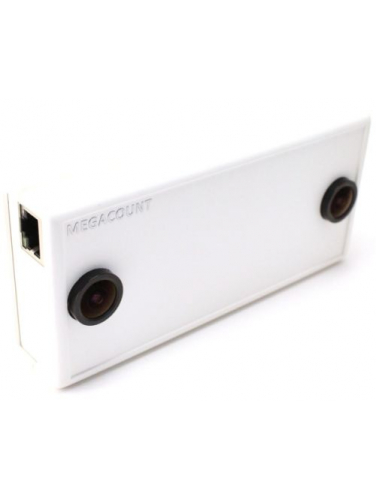

Счётчик посетителей STEREO 3D

Счетчик посетителей STEREO 3D обладает потрясающими возможностями для столь компактного устройства

Принцип работы счетчика посетителей STEREO 3D

Изображение пространства через два объектива проецируется на графические сенсоры CMOS, где происходит первичная оцифровка видимой части изображения и передача его по шине данных в DSP процессор. Получается так, что два сенсора передают одновременно одно и то же изображение пространства, смещенное по базису. Для полученных изображений DSP процессор делает корректировку на цвет, яркость, шумы и буферизирует. Оба изображения процессор сравнивает и находит в них совпадающие части. На основании полученных данных о совпадающих частях процессор вычисляет и воссоздает математическую модель 3D пространства. В дальнейшем процессор встроенным программным обеспечением вычисляет головы посетителей и считает, сколько посетителей прошло через точку подсчета. Все полученные данные о подсчете процессор сохраняет в памяти и в дальнейшем передает их в систему обработки данных через сеть.

Видеообзор преимуществ счетчика посетителей STEREO 3D

Преимущества:

• Высокая разрешающая способность. Точность расчета объемной математической карты высоты достигает 1 пикселя, что позволяет уверенно определять высоту при установках до 7…10 метров.
• Большая область детекции. Применяя широкоугольные 3Dх линзы удалось достичь значимых преимуществ в рабочем поле счетчика. На высоте 3 метра область детекции составляет 3 x 4 метра, что позволяет перекрывать все стандартные входные группы одним датчиком.

Пример калибровки счетчика

• Высокая точность. Точность подсчета достигает 100%, т.к. счетчик безошибочно определяет рост человека, подсчет ведется по определению головы. На точность работы не влияет цвет одежды и изменение внешнего освещения. Также полностью исключено влияние на точность теней, сумок, детских колясок и продуктовых тележек. Благодаря всему этому устройство подходит для определения посетителей в крупных торговых центрах при плотном трафике.
• Не требуется постоянно включенный компьютер. Все математические расчеты происходят в счетчике.

Схемотехника счетчика посетителей

• Долговечность, наработка на отказ более 20 лет, гарантия 3 года. В отличие от лазерных систем на базе переделанных модулей Kinect, стереосчетчик не содержит в себе излучающих элементов, таких как инфракрасные лазеры с ограниченным сроком службы. В нем используется исключительно надежная оптическая система сканирования.
• Безопасность применения. Не используются лазерные излучающие элементы, счетчик не излучает лазерные лучи.

Вариант установки счетчика

• Безвентиляторное пассивное охлаждение. Благодаря высокоэффективному 3D процессору устройство практически не нагревается и не требует активного охлаждения. Устройство не подвержено запылению, так как имеет класс защиты IP 60.
• Ультракомпактность. 3D линзы и вычислительный процессор занимают мало места, поэтому устройство очень компактное. При инсталляции счетчик не портит внешний дизайн помещений, так как его размеры всего 135х65х25 мм. Счетчик монтируется вплотную к поверхности потолка, идеальная форма и белый цвет превосходно вписываются в любой дизайн интерьера. Уникальная методика крепления позволяет монтировать счетчик на любых поверхностях, например, на подвесные потолки, грильято, гипсокартон, бетон, выносные кронштейны.

Пример работы 3D трекинга счетчика

Технические характеристики:

• Высота установки: от 2,4 до 6 метров.
• Точность: до 100%.
• Группировка: мультисенсор до 8 в группе.
• Алгоритм работы: 3D Stereo.
• Производительность: 25 FPS.
• Операционная система: DSP BIOS.
• Память: 8 Гб энергонезависимая.
• Сенсоры: CMOS с поддержкой HDR.
• Фиксирование данных: интервал от 1 минуты.
• Фильтры: по росту человека.
• Исключение персонала из подсчета: да.
• Установка под углом: до 20°.
• Отдельный подсчет детей: да.
• Видеоаналитика: маршруты посетителей, время пребывания, тепловые карты.
• Конверсия: подсчет мимо проходящих.
• Гендерная аналитика: раздельный подсчет мужчин и женщин, детей.
• Протоколы: FTP, SNTP, DNS, HTML, TFTP.
• Выгрузка: TXT, CSV, XML, JSON, JPG.
• Интерфейс: 10/100 Мбит Ethernet PoE.
• Обновление ПО: автоматическое TFTP, HTTP.
• Охлаждение: безвентиляторное.
• Пылезащита: IP60, герметичный корпус без щелей.
• Питание: встроенный PoE 48 V.
• Корпус: ударопрочный ABS пластик белый, черный, серый.
• Размеры: 138х65х25 мм.
• Срок службы: более 20 лет.

Комплект поставки:

• Счетчик посетителей.
• Инжектор PoE.
• Блок питания.
• Кабель UTP 4 Pairs cat 5E до 150 см.
• Поворотный кронштейн для монтажа.
• Электронная лицензия на программный комплекс "Статистика".
• Инструкция.
• Гарантийный талон.
• Упаковка.
